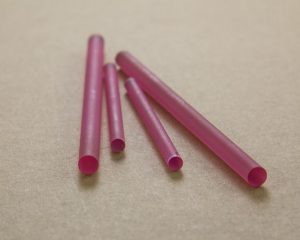

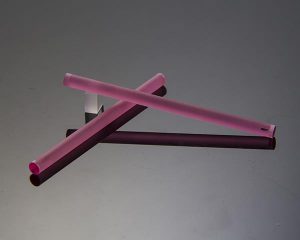

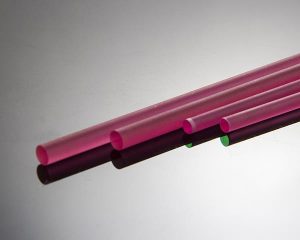

Erbiyum katkılı Yitriyum Alüminyum Granat (Er: YAG), çeşitli çıkış dalga boyuna sahip açık yeşil bir kristaldir.Tipik olarak, yüksek oranda katkılı Er: YAG, Erbium ile değiştirilen yaklaşık% 50 Yttrium atomları, 2940 nm dalga boyu için lazer ortamı olarak kullanılır.Bu dalga boyundaki güçlü su ve insan vücudu sıvısı emilimi nedeniyle.Er: YAG lazerin geniş bir diş ve tıbbi uygulamaları var.
Açıklama
Erbiyum katkılı Yitriyum Alüminyum Granat (Er: YAG), çeşitli çıkış dalga boyuna sahip açık yeşil bir kristaldir.Tipik olarak, yüksek oranda katkılı Er: YAG, Erbium ile değiştirilen yaklaşık% 50 Yttrium atomları, 2940 nm dalga boyu için lazer ortamı olarak kullanılır.Bu dalga boyundaki güçlü su ve insan vücudu sıvısı emilimi nedeniyle, Er: YAG lazerin geniş bir diş ve tıbbi uygulamaları vardır.Örneğin, düşük katkılı Er: YAG (yaklaşık% 0.1-1) Yttrium atomları değiştirilir, yüksek güçlü 1600 nm ‘gözlere zarar vermeyen’ lazer üretmede etkin bir rol oynar.Mükemmel optik ve mekanik özellikler ve 600 ~ 800 nm genişliğindeki bir pompa bandı Er: YAG’ı ideal bir lazer kristali yapar.
% 50 Er 3+ Absorpsiyon Spektrumu: YAG kristali
| Özellikler
● nispeten göz güvenli dalga boyu bölgesinde çalışır ● Su, hidroksiapatit ve insan vücudu sıvısı tarafından güçlü bir şekilde emilir. ● 600 ~ 800 nm’den geniş pompa bandı ● Oda sıcaklığında iyi çalışır ● Yüksek eğim verimliliği ● İyi optik kalite |
Uygulamalar
● Cilt bozukluğu tedavisi, sert doku alınması, kan şekeri izleme, ortopedi dahil olmak üzere tıbbi lazer sistemleri ● Diş minesini içeren diş lazer sistemleri, kozmetik cerrahi |
Kimyasal ve fiziksel özellikleri
| özellik | değer |
| Kimyasal formül | Er 3+ : Y 3 Al 5 O 12 |
| Kristal yapı | kübik – la3d |
| Kafes parametreleri | 12.01Å |
| Yoğunluk | 4.56-5.11 g / cm 3 |
| Erime noktası | 1950 ° C |
| Kırılma indisi | 1.7838@2940nm |
| Termal İletkenlik / (W · cm -1 · K -1 @ 25 ° C) | 0.14 |
| Özgül Isı / (J · g -1 · K -1 ) | 0.59 |
| Termal Genleşme / （10 -6 / ° C @ 25 ° C） | 7.8 |
| Sertlik (Mohs) | 8.5 |
| Genç Modülü / GPa | 317 |
| Kesme Modülü / GPa | 54.66 |
| Sönüm Oranı / dB | 30 |
| Oryantasyon | [100] veya [111] <± 0.5 ° |
| Poisson oranı | 0.25 |
Lazer özellikleri
| özellik | değer |
| konsantrasyonları | 50 at. (Yüksek katkılı); % 0,1 ~ 1 (düşük katkılı) |
| Lazer geçiş | 4I 11/2 → 4I 13/2 (yüksek düzeyde katkılı) 4I 13/2 → 4I 15/2 (düşük katkılı) |
| Emisyon dalga boyu | 2940 nm (yüksek katkılı) 1645 nm (düşük katkılı) |
| Pompa dalgaboyu | 600 ~ 800 nm (yüksek katkılı) 1530 nm (düşük katkılı) |
| Floresan ömrü | 0.23 ms (yüksek katkılı) 2 ~ 5 ms (düşük katkılı) |
| lazer geçiş tepe kesiti, σl (E -20 cm 2 ) | 3 |
| Kaplamalar | <% 0.25 @ 2940 nm |
Parlatma özellikleri
| özellik | değer |
| Yönelim toleransı | <0,5 ° |
| Kalınlık / Çap Toleransı | ± 0,05 mm |
| Yüzey Düzlüğü | <λ / 832 nm |
| Dalgalanma Distorsiyonu | <λ / 4 @ 632 nm |
| Yüzey kalitesi | 05/10 |
| Paralel | 10 “ |
| Dik | 5′ |
| Açık diyafram | >% 90 |
| oluk | <0.1 x 45 ° |

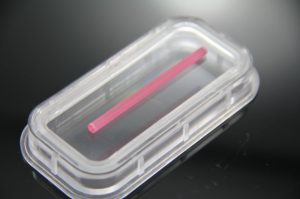

Standart ürünler
| Katkılı konsantrasyon | boyutlar | kaplama | Yüzey kalitesi |
| % 50. | Çap: 3 ～ 6mm, Uzunluk: 50 ～ 120 mm | <0.25%@2940nm | 05/10 |
| % 0,1 ~ 1 | Çap: 3 ～ 6mm, Uzunluk: 50 ～ 120 mm | <0.25%@2940nm | 05/10 |
| * müşteri tarafından tasarlanan ürünler mevcut | |||
